鋼包澆注料系列采用剛玉、鋁鎂尖晶石、電熔鎂砂為主要原料，采用微粉結(jié)合技術(shù)及外加

　　劑制成，具有施工性能好、強度高、體積穩(wěn)定性好、抗侵蝕、耐沖刷和抗熱震性好等特點，

　　適用于澆注大、中型鋼包包壁，也可制成澆注磚使用。

　　?使用說明

　　適用于澆注大、中型鋼包包壁，也可制成澆注磚使用。

　　?生產(chǎn)工藝

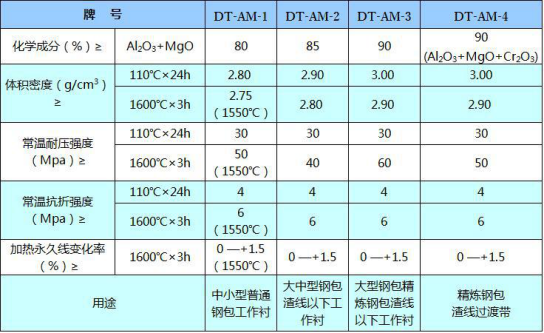

　　稱料，攪拌，出料;將下鑄口磚鋼殼固定在模具內(nèi)，進行澆注，經(jīng)振動成型，然后脫模;在15-25℃溫度下干燥3～5天，然后在干燥窯內(nèi)按升溫要求進行烘干。本發(fā)明產(chǎn)品經(jīng)檢測，顯氣孔率≤20%，體積密度≥3.0g/cm↑[3]，常溫耐壓強度≥30mpa，使用壽命長;同時生產(chǎn)工序簡化，降低了生產(chǎn)成本。
