高鋁澆注料是以高鋁礬土熟料為骨料，耐火黏土為粉料，加入鋁酸鹽水泥及三聚磷酸鈉按

　　配方比例配備混合制成的耐火澆注料，其使用溫度為1400-1550℃。。

　　可用作各種熱處理爐內(nèi)襯，如高爐熱風(fēng)爐、加熱爐、電爐出鋼槽

　　一、高鋁澆注料特性

　　1、抗熱震性能好。

　　2、耐磨、耐侵蝕性能好。

　　3、機(jī)械強(qiáng)度高。

　　二、大唐耐材高鋁耐火澆注料用途：可用作各種熱處理爐內(nèi)襯和燒嘴，高爐熱風(fēng)爐、加熱爐、電爐出鋼槽、石灰豎窯高溫段、回轉(zhuǎn)窯窯頭、電廠鍋爐等各種工業(yè)爐的內(nèi)襯。

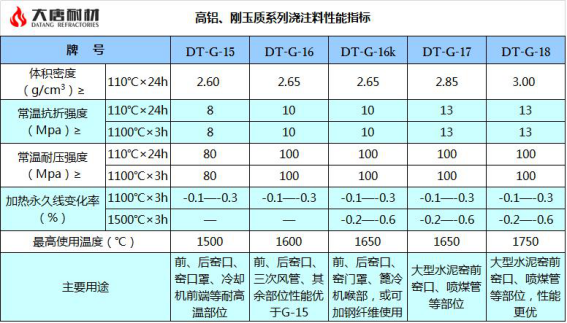

　　三、高鋁澆注料性能指標(biāo)

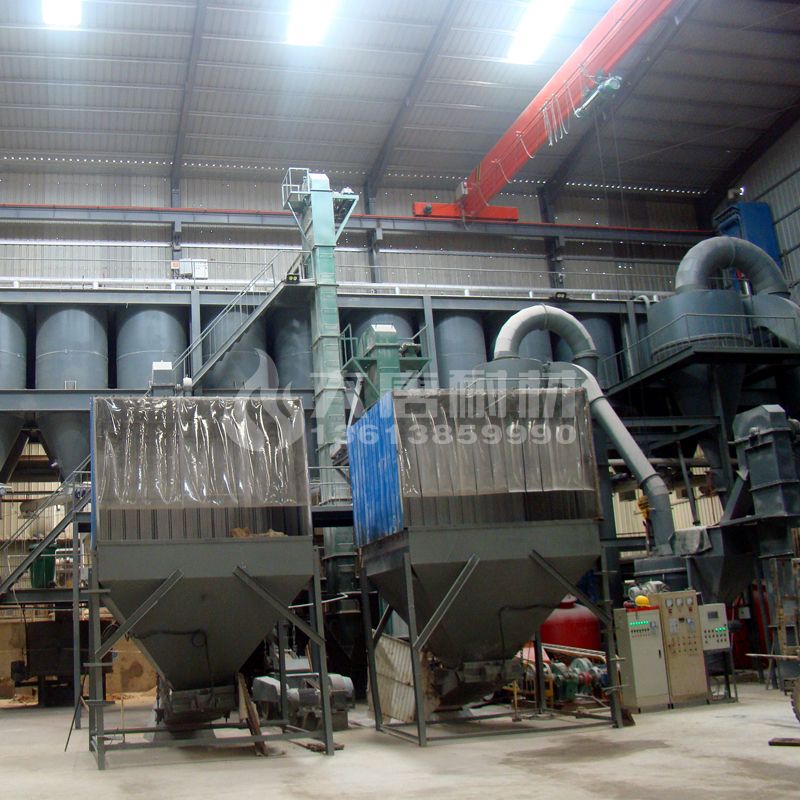

四、大唐耐材高鋁澆注料制作過(guò)程：選料—配料—攪拌—裝包—入庫(kù)

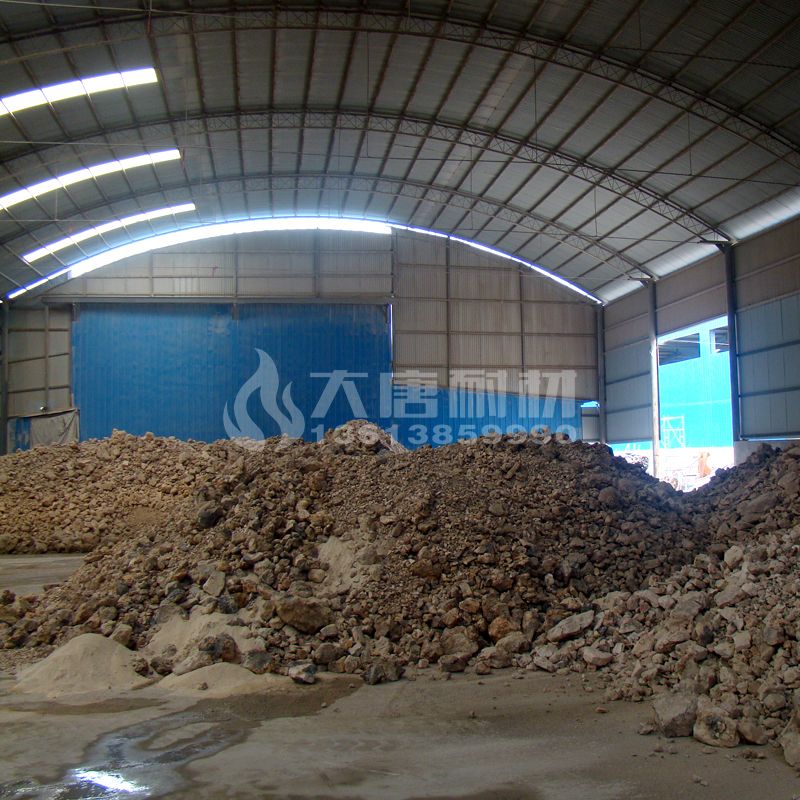

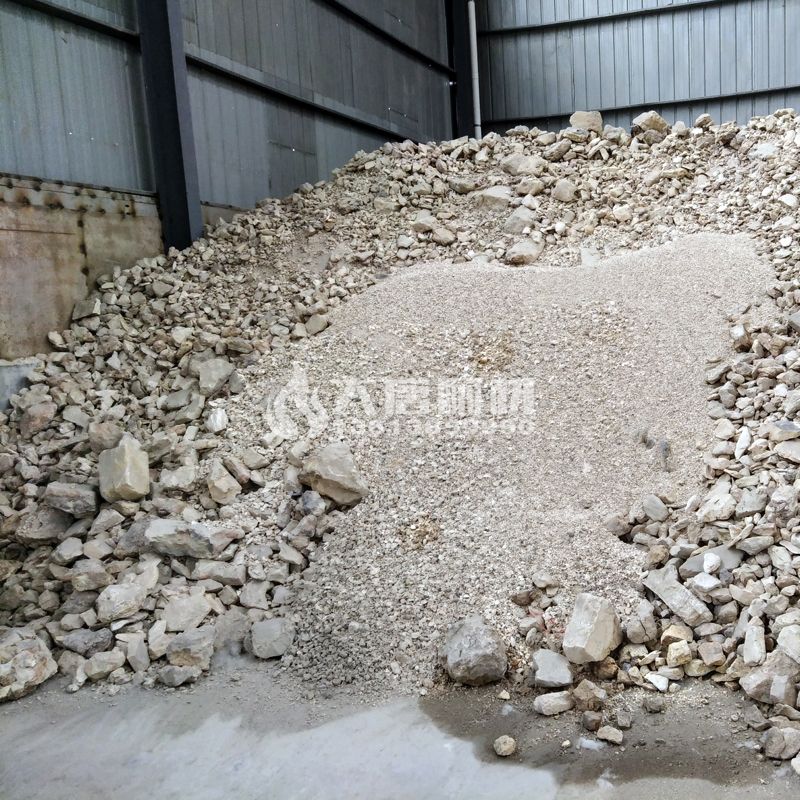

　　1、根據(jù)配方選擇制作高鋁澆注料的原材料。

　　2、根據(jù)原料配方計(jì)算骨料、粉料級(jí)配及結(jié)合劑、添加劑的用量，要求嚴(yán)格控制骨料粉料顆粒。

　　3、將稱重好的骨料與粉料先后放入攪拌機(jī)內(nèi)均勻攪拌，然后將粉料倒入骨料中均勻攪拌8-10分鐘。

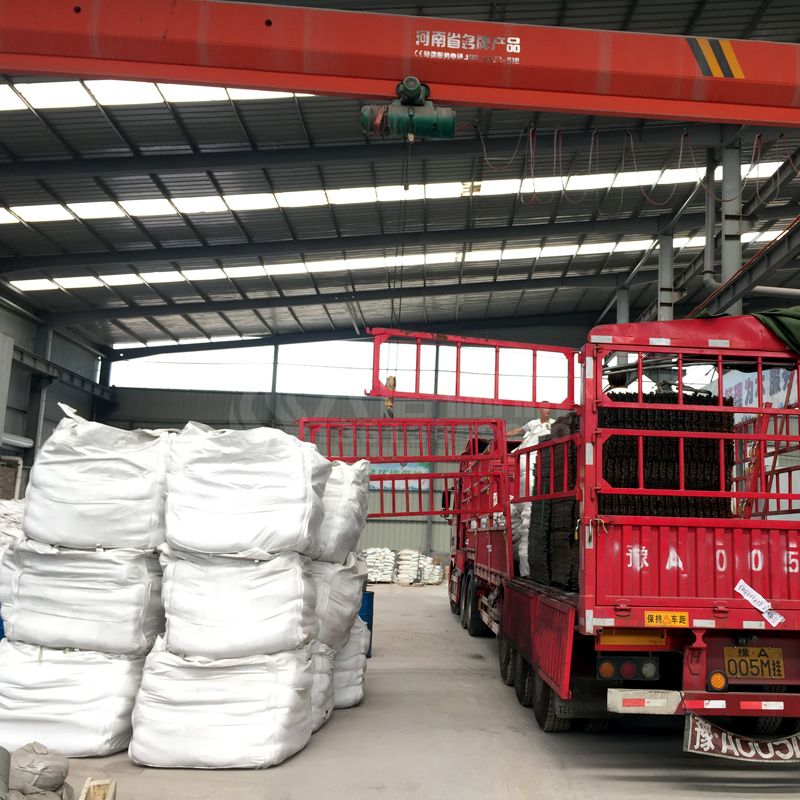

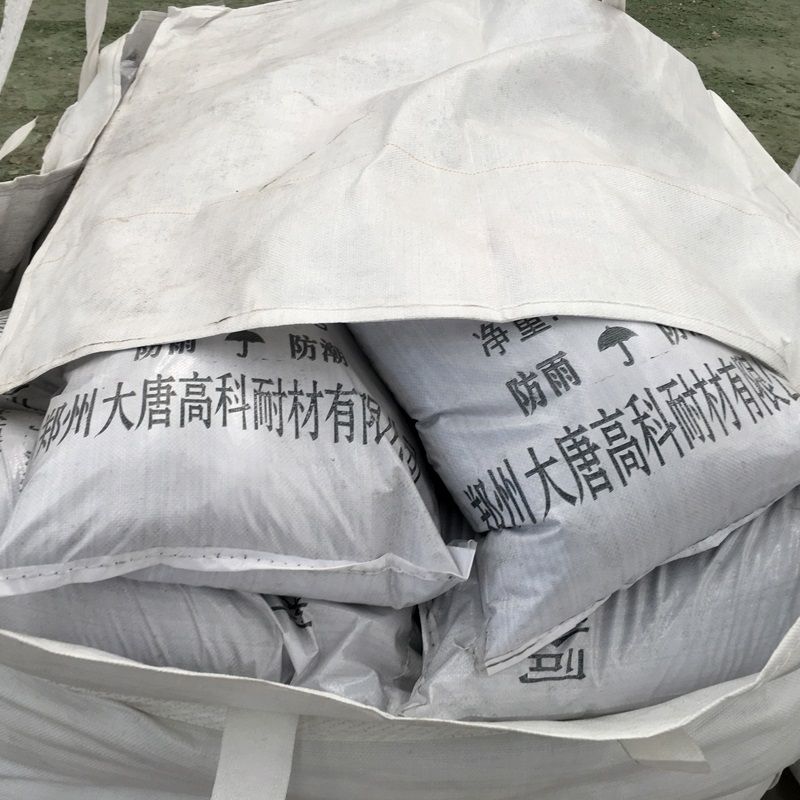

　　4、將攪拌完成的高鋁澆注料裝入噸包中，配備添加劑與結(jié)合劑，然后封裝。

　　5、包裝好的高鋁澆注料放于倉(cāng)庫(kù)中存放，做好日期標(biāo)識(shí)與防潮防水處理。

　　五、大唐耐材高鋁澆注料使用注意事項(xiàng)

　　1、制作高鋁澆注料泥漿時(shí)，充分?jǐn)嚢韪闪?，再加水。?yán)格控制用水量，避免影響澆注后使用效果。

　　2、制作高鋁泥漿時(shí)，需要使用攪拌機(jī)攪拌，禁止人工攪拌。

　　3、按需用量制作，制作好的澆注料需在30分鐘內(nèi)用完，如出現(xiàn)凝結(jié)則不能再使用。

　　4、施工時(shí)，注意避開(kāi)錨固件部位。

　　5、根據(jù)設(shè)計(jì)確定澆注厚度，不能隨意澆注。

　　6、澆注烘烤后，注意升溫速度與時(shí)間，不能過(guò)快升溫。

　　7、脫模后，檢查澆注體，如出現(xiàn)施工問(wèn)題，按情況返工制作，保證澆注體實(shí)用性。
